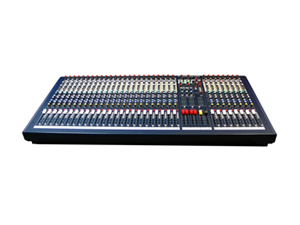

SOUNDCRAFT LX9-32(RW5769)
LX9作为全新设计的中型实况调音台，它保留了LX7ii所有优点的基础设计，更加突显其经典中型调音台的地位，真实七组母线设计，GB30最新技术的应用，令LX9在保留原有技术及风格的基础上更进一步，成为新一代中型调音台的典范。全新的技术应用，提供无与论比的声音特性；完善的功能设计，适合各种中小型场所的现场调音，其录音设计功能亦可兼作演播室应用。
主要特性
• 三种规格，16、24 和32路通道
• GB30话筒前置放大器和精确的均冲电路
• 真正的7母线结构
• 2组立体声输入，2组立体声返回
• 通道直接输出
• 方便的对讲通话
• 100mm行程的推子（衰减器）
• 四路一组的+48V幻象供电开关选择
• 6组AUX辅助输出，其中4组AUX可选择推子前或推子后
• 18dB/倍频程陡峭的高通滤波器
• 插入点可加插在总输出或分组输出通道
• 12段LED电平显示器
• PSU内置电源
典型技术规格
频率响应 XLR输入到任何输出+0/–1dB，20Hz – 20kHz
总谐波失真和噪声 全部测量在+10dB输出和30dB增益的状态
XLS输入到直接输出<0。007%，1kHz
XLS输入到混音输出<0。007%，1kHz
话筒输入端的等效输入噪声（E.I.N.） 22Hz – 22kHz带宽，不卓权，–128dBu（150Ω声源阻抗）
话筒增益 最小 5dB
最大 60dB
母线噪声 最大输出，输入推子 – 最大，混音推子0dB
32通道 –85du
16通道 <–88dBu
编组输出，输入推子–最大，编组推子0dB
32通道 –85du
16通道 <–88dBu
辅助输出，输入推子– 最大，辅助控制0dB
32通道 –88du
16通道 <–91dB
通道间串音@1kHz 输入通道哑音 >98dB
输入推子间的距离 >98dB
输入声像电位器隔离 >82dB
混音路由隔 >98dB
编组路由隔离 >98%
邻近通道隔离 >100dB
编组–混音串音 <84dB
辅助发送切断 <–94dB
共模抑制比（CMRR） 单声道输入，在最高增益时测量：典型值80dB@1kHz
输入和输出电平 输入通道话筒输入 无穷大+15dBu
输入通道线路输入 最大+30dBu
立体声输入和插入回传 最大+20dBu
全部输出 最大+20dBu
一般操作电平 0dBu；耳机功率：2x250mW，200Ω耳机
输入和输出阻抗 话筒输入 2kΩ
线路输入 >10kΩ
输入通道插入回传 5kΩ（用EQ输入，否则最差的情况为1.8kΩ）
混音、编组和辅助输出 150Ω
插入发送 75Ω
推荐耳机阻抗 50–600Ω
高通滤波器（单声道输入） 100Hz，每倍频程18dB斜率
EQ（单声道输入） HF ±15dB，2阶斜率特性
Hi–Mid 550Hz–13kHz，±15dB，q=1
Lo–Mid 80Hz–1.9kHz，±15dB，2阶斜率特性
指示灯 6条3色12段LED发光柱
电源消耗 交流电源（内置PSU）85v–270V，50Hz–60Hz通用输入
耗电 小于50W
工作条件 温度范围 -10° ～ +30°C
相对湿度 0% ～ 80%
重量 16通道 18.2kg
24通道 21.8kg
32通道 25.4kg
尺寸 32路 1059 x 503 x 164mm
24路 865 x 503 x 164mm
16路 653 x 503 x 164mm
注：这些指数是在一般电磁环境中的典型特性。在苛刻环境条件下，特性可能会降低。全部测量参考采用VCA的电子平冲输入和输出。输入和输出变压器可能会影响这些技术规格。
