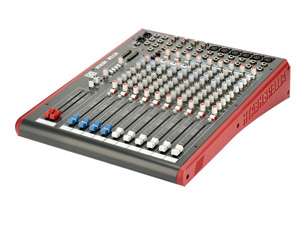

ALLEN&HEATH ZED-14
ZED-14是集“ 魔幻” 于一身的小型调音台， 适合于小型乐队、个人和AV等群体，它的“魔幻”之处有：外形小巧可爱，线条流畅，可以说是目前小型调音台市场上之最了；6路麦克风或线路信号输入带EQ的4路立体声输入； 小小的调音台上竟然有多达153个控制键/按钮/推子。ZED-24比ZED-14多了10路单声道麦克风/线路输入，满足市场不同客户群体的不同需要。
特点：
● 6路麦克风/线路输入/16路麦克风/线路输入
● DuoPre 麦克风前级放大器
● 反应灵敏的3段均衡器，MusiQ中频扫频功能
● 4路立体声线路信号输入带增益的2段均衡器
● 4路辅助发送
● 可选配机架安装配件，占11U空间(仅ZED14)
● 100mm推子
● 可选双信号源输入
技术参数
输入
单声道(XLR)输入+6到-63dBu测试(+17dBu最大)
单声道线路输入(插座)+10至-26dBu(+30dBu最大)
外接口(TRS插座)0dBu测试+21dBu最大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
输出
L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu最大
辅助输出(插座) 0dBu测试 +21dBu最大
高音输出(耳机插座) 0dBu测试 +21dBu最大
录音输出(耳机插座) 0dBu测试 +21dBu最大
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
话筒前置放大器@最大增益 150R输入Z 22-22kHz-127dBu
混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)
