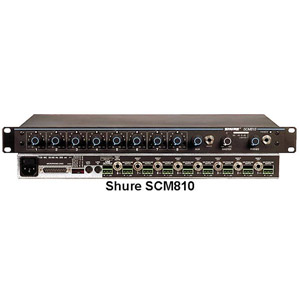

SHURE SCM810
这种 8 通道自动混音器具有已获得专利的舒尔 IntelliMix，这种功能仅在话筒处于工作状态时才会被激活，可以尽可能避免多个开启话筒导致的音质下降。SCM810 专为固定式音频系统而设计。
特点包括：每个通道可调整的 EQ，48 V 幻象电源，活动均衡话筒（或线路）电平输入，线路电平输出，抗射频干扰的高性能底板和电路，对话筒激活的完全逻辑控制，最多可连接 400 个话筒的功能，且具有内部电源。120/230 Vac 电源。
技术参数
8 个平衡话筒线路输入通道（Phoenix 模块化接头）
一个非平衡 1/4 英寸辅助输入电平控制
8 个非平衡 1/4 英寸直接线路电平输出
一个非平衡主线路/话筒电平输出（Phoenix 模块化接头）
每个通道均可使用 48V 幻象电源
可选电平的峰值输出限幅器
全机架宽度（单个机架高度）
测量条件（除非另有说明）：
线路电压为 120 Vac，60 Hz (SCM810) 或 230 Vac，50 Hz (SCM810E)；全增益；1 kHz，一个活动通道；源阻抗：话筒为 150 欧姆，线路为 150 欧姆，终端为：线路 10 千欧、耳机 300 欧姆（尖-套和环-套）、直接输出 10 千欧；自动模式、已针对平坦响应进行均衡控制调整
频率响应（参考 1 kHz、以通道控制为中心）
50 Hz 至 20 kHz +/- 2 dB；25 Hz 时 -3 dB 转角
电压增益（通常、控制为顺时针满旋）
输入 输出
线路 耳机 直接输出
低阻抗
话筒（150欧姆） 80 dB 88 dB 34 dB
线路 40 dB 48 dB -6 dB
辅助 44 dB 52 dB --
发送/返回 20 dB 28 dB --
输入
输入 阻抗 输入
限幅电平
设计
适合与以下设备配合使用： 有效
通常
话筒 19-600 欧姆 1.6 千欧 -15 dBV
线路 <2 千欧 10 千欧 +22 dBV
辅助 <2 千欧 10 千欧 +22 dBV
发送/返回 <2 千欧 10 千欧 +18 dBV
输出
输出 阻抗 输出
限幅电平
设计
适合与以下设备配合使用： 有效
通常
线路 >600 欧姆 60 欧姆 +18 dBV
耳机 8-200 欧姆
60 欧姆
建议 300 欧姆 +12 dBV
直接输出 >2 千欧 1 千欧 +18 dBV
发送/返回 >2 千欧 1 千欧 +18 dBV
总谐波失真
<0.1%，+18 dBV 输出电平，50 Hz 至 20 kHz（20 Hz 至 20 kHz 滤波器；输入为 1 且主旋钮位于 5，其它所有控制旋钮逆时针满旋）
交流声和噪声
等效输入噪声：-125 dBV（150 欧姆源；400 Hz 至 20 kHz 滤波器）
等效输入交流声和噪声：-123 dBV（150 欧姆源；20 Hz 至 20 kHz 滤波器）
输出交流声和噪声（20 Hz 至 20 kHz 滤波器；通道控制旋钮逆时针满旋）
主旋钮逆时针满旋：-90 dBV
主旋钮顺时针满旋：-70 dBV
共模抑制
>1 kHz 时为 70 dB
极性
话筒/线路，发送输入到所有输出为非反向；辅助输入到所有输出为反向
输入通道激活
起始时间：4 ms
保持时间：0.4 s（可调至 1.0 s）
衰减时间：0.5 秒
衰减
15 dB（可调至无穷大）
过载保护和短路保护
短路输出、即便时间较长、不会造成损坏。话筒最高可承受 3 V 的信号，线路和监听输入最高可承受 20 V 的信号
均衡
低频：降低 6 dB/倍频程，转角可调范围为 25 至 320 Hz
高频：5 kHz 时为 +/- 6 dB、10 kHz 时为 +/- 8 dB、坡形处理
限幅器
类型：峰
阈值：可调：衰减，+4，+8，+16（dBm，输出）
起始时间：2 ms
恢复时间：300 ms
指示灯：在开始限幅时发出红光
输入 LED
通道激活时为绿色，在限幅 6 dB 以下时为红色
幻象电源
通过 6.8 千欧串联电阻的开路电压为 46 Vdc（按照 DIN 45 596）
工作电压
SCM810：120 Vac 额定电压（请参阅用户指南的 230 Vac 运行的电压选择），50/60 Hz，200 mA
SCM810E：230 Vac 额定电压（请参阅用户指南的 用户指南中的 120 Vac 运行），50/60 Hz，100 mA
温度范围
使用温度：0 至 60 摄氏度（32 至 140 华氏度）
存放温度：-30 至 70 摄氏度（-20 至 165 华氏度）
外形尺寸
44.5 mm（高）x 483 mm（宽）x 317 mm（深）（13/4 x 19 x 121/2 英寸）
净重
4.3 kg（9 磅 9 盎司）
